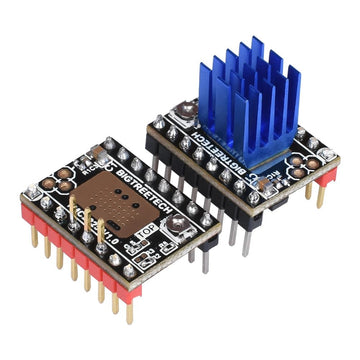

BigTreeTech BIQU stepper Motor Driver TMC2225-V1.0

TMC2225 er ultra-støjsvage motordriver-IC'er til tofasede stepmotorer. Deres pinning er kompatibel med en række ældre drivere. TRINAMICs StealthChop2 sikrer støjfri drift, maksimal effektivitet og det bedste motormoment.

Den hurtige strømregulering og valgfri kombination med SpreadCycle giver mulighed for meget dynamisk bevægelse.

Integrerede power-MOSFET'er håndterer motorstrøm op til 1,4A RMS. Beskyttelses- og diagnosefunktioner understøtter robust og pålidelig drift.

En brugervenlig UART-grænseflade åbner op for flere indstillings- og kontrolmuligheder. Applikationsspecifik tuning kan gemmes i OTP-hukommelsen.

Industriens mest avancerede STEP/DIR-trinmotordriverserie opgraderer design til støjfri og præcis drift for pris- og konkurrencedygtige løsninger.

Funktioner og fordele:

2-fasede stepmotorer op til 2A spolestrøm (peak) STEP/DIR Interface med 4, 8, 16 eller 32 mikrotrins ben-indstilling.

Glat kørende 256 mikrotrin med MicroPlyer™ interpolation StealthChop2 lydløs motorstyring SpreadCycle meget dynamisk motorstyring

Lav RDSon LS 280mΩ & HS 290mΩ (typ. ved 25°C)

Spændingsområde 4,7~ 36V DC Automatisk standby-strømreduktion (ekstraudstyr)

Mulighed for intern sensormodstand (ingen sensormodstande påkrævet)

Passiv bremsning og friløbs enkeltleder UART & OTP til avanceret konfiguration muligheder

Integreret pulsgenerator til selvstændig bevægelse Fuld beskyttelse og diagnostik HTSSOP-pakke for den bedste termiske modstand.
