Revopoint - Metrohub - 3D Scanning System

Revopoint – Metrohub – 3D Scanning System

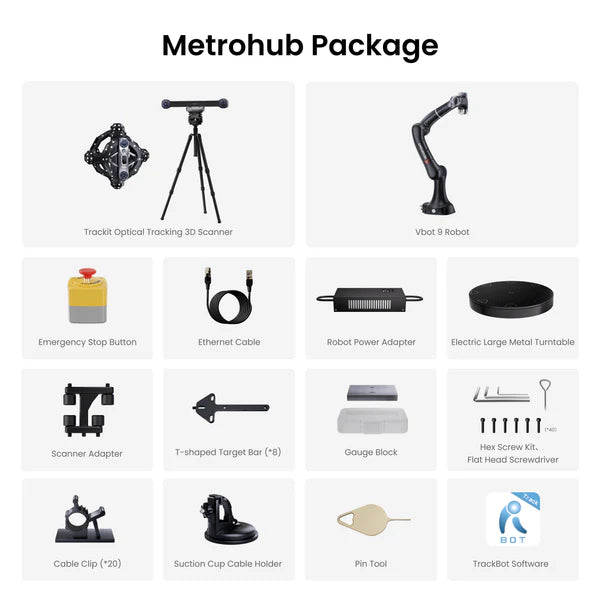

Komplet nøglefærdig robot-3D-scanningsløsning, der består af:

• Trackit Optical Tracking 3D Scanner
• Vbot 9 robot
• drejebord
• software
• beslag
• kabler
• kalibreringsudstyr
• komplet automation-løsning

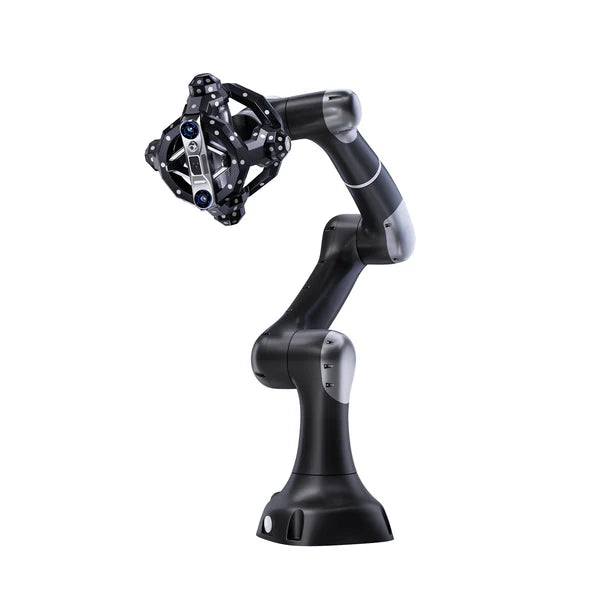

Automatisér dine 3D-scanninger og kvalitetskontroller med Revopoint Metrohub, et avanceret robotbaseret 3D-scanningssystem udviklet til industrielle produktionsmiljøer, laboratorier og måletekniske opgaver. Ved at kombinere den kraftfulde Trackit Optical Tracking 3D Scanner med den fleksible Vbot 9 seksaksede kollaborative robot leverer Metrohub hurtige, præcise og fuldautomatiske scanninger af selv komplekse emner.

Systemet er udviklet til virksomheder, der ønsker at effektivisere batchscanning, reverse engineering, kvalitetskontrol og dimensionsmåling uden den manuelle arbejdsgang, som traditionelle målemetoder kræver.

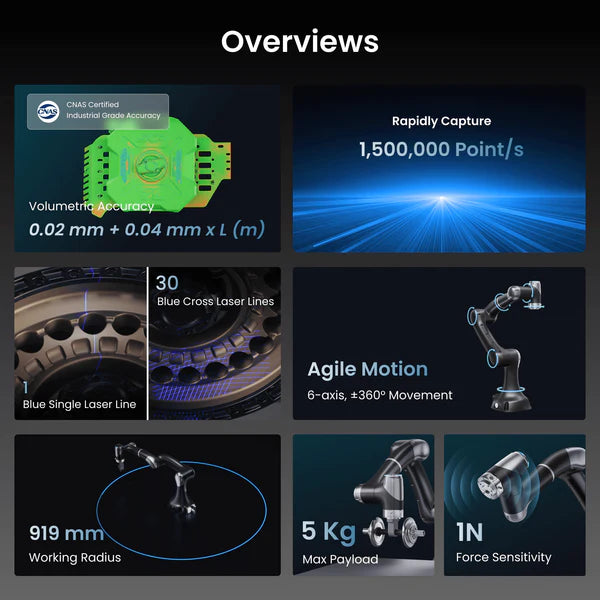

Metrohub kan automatisk scanne emner på op til 0,5 meter i diameter og opnår en imponerende volumetrisk nøjagtighed på 0,025 mm + 0,04 mm × L (m). Med 30 blå krydslaserlinjer, markerfri optisk tracking og en scanningshastighed på op til 1,5 millioner målepunkter pr. sekund kan systemet integreres direkte i produktionslinjer og levere hurtige, reproducerbare målinger med minimal operatørindgriben.

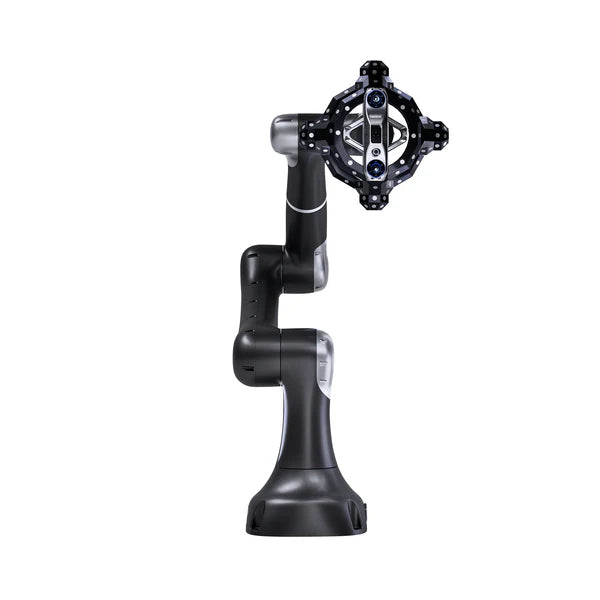

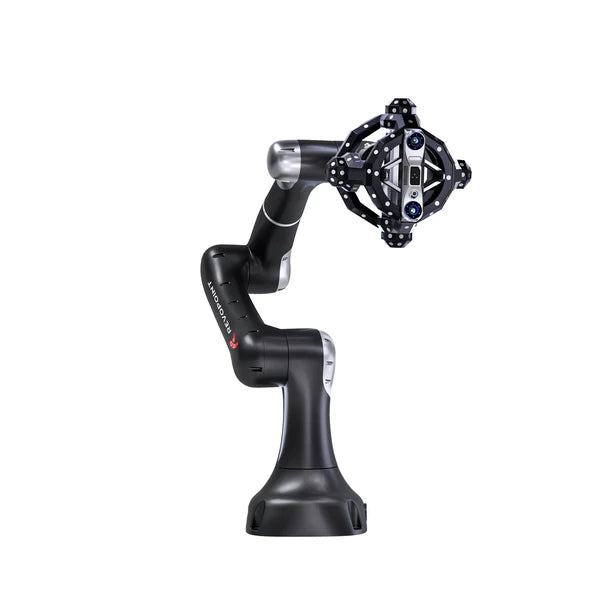

Den seksaksede Vbot 9 giver en arbejdsradius på 919 mm, en nyttelast på 5 kg og en bevægelsesfrihed på ±360°, hvilket gør det muligt at opnå næsten komplet dækning af komplekse geometrier uden blinde vinkler.

Intelligent automatisering uden kompliceret programmering

Metrohub er udviklet med fokus på brugervenlighed. Med funktioner som Drag-to-Teach, CAD-to-Path og Vision-to-Path kan selv komplekse scanningsforløb programmeres hurtigt og intuitivt. Robotten kan ganske enkelt føres manuelt gennem den ønskede bevægelse, hvorefter systemet automatisk genererer scanningsbanen.

Den automatiske kalibrering mellem Trackit og Vbot reducerer samtidig opsætningstiden markant og gennemfører en komplet multipose-kalibrering på cirka 25 minutter, hvilket minimerer risikoen for menneskelige fejl.

Designet til moderne kvalitetskontrol

Metrohub er langt mere end en 3D-scanner. Systemet er udviklet som en komplet løsning til automatiseret inspektion og kvalitetskontrol.

Den tætte integration med Revo Measure gør det muligt at:

• Importere CAD-filer automatisk
• Sammenligne mesh- og punktskydata direkte med CAD-modeller
• Udføre GD&T-målinger
• Generere automatiske målerapporter
• Effektivisere reverse engineering via integration med Revo Design

Resultatet er en komplet scan-to-CAD-arbejdsgang, der reducerer både måletid og efterbehandling betydeligt.

Sikker kollaborativ robotteknologi

Metrohub er konstrueret til sikkert samarbejde mellem mennesker og robot. Den integrerede 6-aksede kraftsensor registrerer selv meget små påvirkninger ned til 1 N, hvilket betyder, at robotten stopper øjeblikkeligt ved kontakt. Dermed kan systemet anvendes uden traditionelle sikkerhedsafskærmninger i mange arbejdsmiljøer.

Typiske anvendelser

Metrohub er velegnet til en lang række industrielle opgaver, herunder:

• Automatisk batchscanning
• Dimensionskontrol og kvalitetsinspektion
• Reverse engineering
• Additiv produktion
• Støbning og smedning
• Plast- og sprøjtestøbningsindustrien
• Metalbearbejdning og svejseinspektion
• Batteriproduktion
• Produktionslinjer med automatiseret kvalitetskontrol

Fordele

• Fuldautomatisk robotbaseret 3D-scanningssystem
• Volumetrisk nøjagtighed på 0,025 mm + 0,04 mm × L (m)
• Op til 1,5 millioner målepunkter pr. sekund
• 30 blå krydslaserlinjer samt enkelt blå laser
• Markerfri optisk tracking
• Fleksibel 6-akset Vbot 9 robot
• Arbejdsradius på 919 mm
• Nyttelast på 5 kg
• Drag-to-Teach for hurtig programmering
• Automatisk kalibrering på cirka 25 minutter
• Integration med Revo Measure og Revo Design
• TCP/IP-interface til integration i tredjeparts software og produktionssystemer
• Velegnet til automatiseret kvalitetskontrol, reverse engineering og industriel 3D-scanning

Hos 3D Eksperten finder du et af Danmarks største udvalg af Revopoint 3D-scannere, software og professionelt tilbehør. Vi hjælper både virksomheder, produktionsvirksomheder, laboratorier og uddannelsesinstitutioner med at vælge den rette løsning til præcis digitalisering og automatiseret kvalitetskontrol.

Se også vores udvalg af Revopoint Trackit, MetroX, MIRACO, MINI, POP-serien og øvrige professionelle 3D-scanningsløsninger, så du kan finde den løsning, der matcher dine krav til nøjagtighed, automatisering og produktivitet.
